#유압 packing 조립시 표면 조도의 중요성



유압 배관 및 실린드 등에 사용 되는 Packing 조립시 발생 되는 문제 애 대하여 알아보자



유압 패킹(유패킹, U-Packing)은 유압 시스템에서 밀폐(sealing) 역할을 하는 중요한 부품입니다. 주로 실린더 내부에서 오일이나 유체가 새지 않도록 막아주는 역할을 합니다.

유패킹의 특징:

• 재질: 폴리우레탄(PU) 또는 고무 소재로 제작되며, 내마모성과 내열성이 뛰어납니다.
• 용도: 실린더의 로드 부분에 장착하여 사용하며, 단독으로 또는 백업링과 함께 사용됩니다.
• 설계: 압력에 따른 틈새 공차가 적용되며, 표면 조도와 홈의 형태가 중요합니다.



여기서 공차 와 표면 조도 라는 것은 무엇인가. ?

공차 : 기계 가공 즉 조립을 위한 필요한 공차

표면 조도 : 표면 거칠기 Surface roughness )



표면거칠기(표면조도)는 가공된 표면의 요철 정도를 나타내는 중요한 지표입니다. 이는 부품의 품질과 성능에 영향을 미치며, 다양한 방식으로 측정됩니다.

표면거칠기의 주요 측정 방식

• Ra (산술 평균 조도): 표면의 평균적인 거칠기를 나타내며, 가장 일반적으로 사용됩니다.
• Ry (최대 높이 조도): 표면의 가장 높은 점과 가장 낮은 점 사이의 거리.
• Rz (십점 평균 조도): 표면의 10개 높이 값을 평균내어 나타낸 값.
• Sm (요철 평균 간격): 표면 요철의 평균 간격을 나타냄.
• S (국부 정점 평균 간격): 표면의 작은 돌출 부분 간격을 나타냄.

표면거칠기 기호

• 삼각형(△) 기호로 표기되며, 가공 방법에 따라 추가적인 기호가 붙을 수 있습니다.
• 예를 들어, △ 3.2는 Ra 값이 3.2μm인 표면거칠기를 의미합니다.

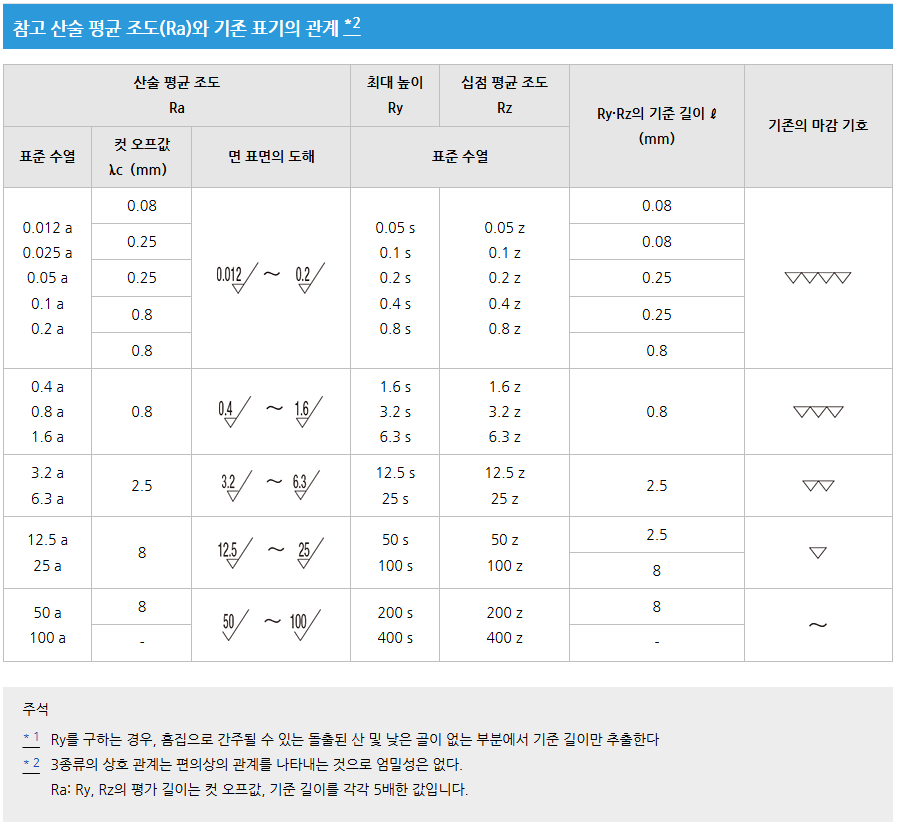

한국 미스미 발췌





왜 공차 및 표면 조도 가 중요한 것인가. ?



표면 조도 즉 표면이 너무 거칠게 되면 Packing 이 쉽게 파손 된다.

즉 기계 가공시 도면에 표기된 표면 조도 및 거칠기에 따르지 않고 가공 후 packing 을 조립시

packing 의 손상이 쉽게 발생 된다.



유압 fitting 이나 실린더 조립시 packing 이 쉽게 파손이 될경우 필히 가공면의 조도 를 확인하 였을때

표면 조도가 제대로 나오지 않아 파손 되는 경우가 아주 많다.



필자의 경우 그동안 현장에서 확인 된 다부분의 경우가 표면 조도 가 맞지 않아 발생된 packing 손상을 많이 봐 왔다.



현장에 조도 측정계가 없고 급한 경우 확인 할고 수정 하는 방법은 없을까 ?



필자의 경우 현장 에서 packing 손상 발생 시 필히 직접 손으로 조도를 확인 한다.

표면의 조도가 가 아기 피부처럼 아주 매끄러운 경우 가 아니면 표면 조도가 제대로 되지 않을 것이다.

가공시 삼각형 3개 의 조도 이면 그 표면이 아주 부드럽다.

최소 한의 표면 조도 를 손으로 확인 후 조립 을 한다.
