대부분의 Plant 에서 사용 되는 rotary 라고 하는 회전 기계



회전기계(Rotating Equipment)는 모터, 터빈, 펌프, 압축기 등과 같이 회전하는 부품을 포함하는 기계 장치를 의미하며, 다양한 산업에서 중요한 역할을 합니다.

회전기계의 주요 유형

1. 펌프(Pump): 액체를 이송하는 기계로, 원심 펌프(Centrifugal Pump)와 용적형 펌프(Positive Displacement Pump) 등이 있습니다.
2. 팬 및 블로워(Fan & Blower): 공기를 이동시키거나 압력을 증가시키는 장치로, 축류 팬(Axial Fan)과 원심 팬(Centrifugal Fan) 등이 포함됩니다.
3. 압축기(Compressor): 기체를 압축하여 압력을 높이는 기계로, 원심 압축기(Centrifugal Compressor)와 왕복 압축기(Reciprocating Compressor) 등이 있습니다.
4. 터빈(Turbine): 유체의 에너지를 기계적 에너지로 변환하는 장치로, 증기 터빈(Steam Turbine), 가스 터빈(Gas Turbine), 수력 터빈(Water Turbine) 등이 있습니다.
5. 발전기(Generator): 기계적 에너지를 전기 에너지로 변환하는 장치로, 산업 및 농업 생산, 국방, 기술 등 다양한 분야에서 사용됩니다.
6. 이외 회전 운동을 기반으로 작동 하는 기계류 를 말한다.



호이스트 (Hoist) 크레인의 경우 기계류 이나 회전 운동이 아니기에 로타리 라고 분류 하지 않는다.



즉 우리가 플랜트 산업 이라고 하는 모든 산업의 전반 에 사용 되는 기계류 가 회전 기계 들이다.

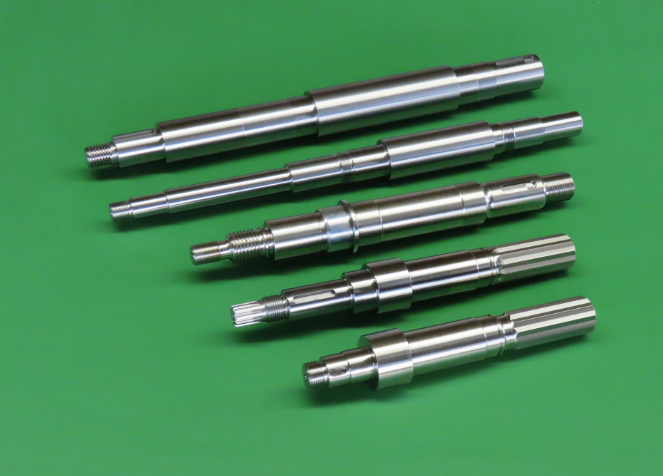

샤프트 구글 발췌





든 회전 기기의 중심은 shaft (축) 이다.

회전 축 샤프트 를 중심으로 작동된다.



회전 기기이기에 중심축에 진동이 발생 하게된다. 즉 중심축이 무너지면 안되는 것이다.

이 축의 진동을 최소하 하기 위한 작업 Alignment 축의 정렬이다.



모든 회전 기기 및 기계 들의 진동 으로인해 발생 되는 손상 을 방지 하기 위한 아주 중요한 작업이다.

통상적으로 Alignment 의 방법은



얼라인먼트는 일반적으로 다이얼 게이지(Dial Indicator) 또는 레이저 얼라인먼트 시스템을 사용하여 측정됩니다.

1. 육안 검사
   • 직선자 또는 게이지를 사용하여 기본적인 정렬 상태를 확인합니다.
   • 정확도가 낮아 보조적인 방법으로 사용됩니다.
2. 다이얼 게이지 측정법(샤프트 기준)
   • Rim & Face 방법: 커플링의 테두리(Rim)와 면(Face)에 다이얼 게이지를 부착하여 회전하면서 편차를 측정합니다.
   • Reverse Dial Indicator 방법: 두 개의 다이얼 게이지를 사용하여 상대적인 위치 변화를 측정합니다.
3. 레이저 얼라인먼트
   • 가장 정확한 방법으로, 레이저 센서를 사용하여 축의 정렬 상태를 측정하고 자동으로 계산합니다.
   • 고가의 장비가 필요하지만 신속하고 정밀한 결과를 제공합니다.
4. 얼라인먼트 보정
   • Shim Plate(라이너)를 사용하여 높이 조절
   • 모터 이동을 통해 좌우 정렬 조정
   • 커플링 조정으로 미세한 각도 조정



모든 회전 기기 들은 상기와 같은 기본 방법으로 각 기기 들의 공차에 따라 시행 되다.

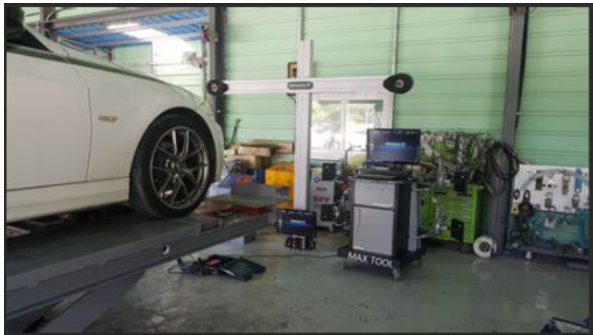

요즘 대부분이 차량을 가지고 있을 것이다. 차량의 타이어 교체 를 할때 차량 바퀴의 얼라이먼트 를 한다.



구글 발췌



90년도 초만 하더라도 축 가공을 위해 선반에 올리면선 선반 내 얼라이먼트 를 하던 수동 선반들이 참 많았다.

하지만 현재는 NC,CNC 장비 들이 대부분이라 보기 힘든 장면 이다.



구글발췌



모든 장비들은 항상 얼라이먼트를 해야 한다는 것이다.

그리고 모든 장비는 현장 이든 공장이든 얼라이먼트 하는 방식은 동일하다.
