#Pipe Support
파이프 서포트(Pipe Support)는 배관 시스템의 안정성을 유지하고 외부 힘에 의한 움직임을 제한하는 구조물입니다. 주요 목적은 다음과 같습니다:
- 하중 지지: 배관의 자체 중량을 지탱하고 구조물에 안전하게 고정합니다.
- 열팽창 조절: 배관이 온도 변화로 인해 팽창하거나 수축할 때 이를 효과적으로 관리합니다.
- 진동 및 충격 완화: 외부 힘이나 유체 흐름으로 인한 진동을 줄여 배관 손상을 방지합니다.
파이프 서포트의 종류에는 앵커(Anchor), 가이드(Guide), 스토퍼(Stopper), 롤러 서포트(Roller Support), 스프링 서포트(Spring Support) 등이 있으며, 배관의 크기와 사용 환경에 따라 적절한 서포트 방식이 결정됩니다.
서포트 의 종류
배관 서포트는 배관 시스템의 안정성을 유지하고 외부 힘에 의한 움직임을 제한하는 역할을 합니다. 주요 종류는 다음과 같습니다:
- 앵커(Anchor): 배관을 완전히 고정하여 움직임을 방지합니다.
- 가이드(Guide): 배관이 축 방향으로만 움직이도록 제한합니다.
- 스토퍼(Stopper): 배관의 직선 운동을 제한하는 역할을 합니다.
- 파이프 슈(Pipe Shoe): 배관을 구조물에 고정하는 일반적인 서포트입니다.
- U-볼트(U-Bolt) & 브래킷(Bracket): 배관을 구조물에 체결하여 지지합니다.
- 스프링 서포트(Spring Support): 배관의 열팽창을 허용하면서 지지하는 방식입니다.
- 롤러 서포트(Roller Support): 배관의 축 방향 이동을 허용하는 지지 방식입니다.
- 트러니언(Trunnion) & 더미 레그(Dummy Leg): 배관의 특정 부분을 지지하는 구조입니다.
배관의 크기, 온도 변화, 하중 등에 따라 적절한 서포트 방식이 결정됩니다.

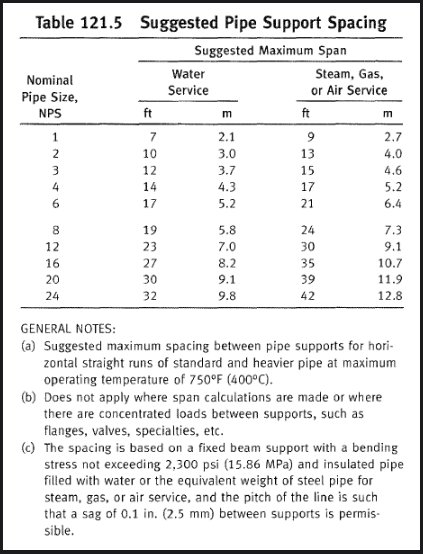

ASTM B31.3 에 의한 설치 규정
ASTM 의 따르면 1인치 일 경우 2.1m 이다. 하지만 통상적으로 3m 기준 으로 설치 하는 경우가 많다.
규정에 명시 되어 있는 Suggested 를 꼭 확인 하자.!
만약 배관에 직접 용접 하는 서포트 의 경우
배관설계 시 과도한 응력이나 진동이 발생 되는 구간에는 shop 방식으로 설치 를 하는 경우
배관에 직접 용접하는 서포트는 배관의 구조적 안정성을 유지하고 움직임을 제한하는 데 사용됩니다. 일반적으로 다음과 같은 유형이 있습니다:
- 트러니언(Trunnion): 배관에 직접 용접하여 지지하는 방식으로, 배관의 회전이나 이동을 제한합니다.
- 더미 레그(Dummy Leg): 배관의 특정 부분을 지지하기 위해 추가적으로 용접되는 구조물입니다.
- 앵커 서포트(Anchor Support): 배관을 완전히 고정하여 열팽창이나 진동을 최소화합니다.
- 새들(Saddle): 배관을 감싸는 형태로 용접하여 안정성을 높이는 방식입니다.
