#배관 및 유압 피팅#Pipe & Hydraulic Fitting

#배관 피팅#Pipe & Hydraulic Fitting

배관의 피팅은 많은 종류가 있습니다. 가장 기본적으로 나사, 용접, 플랜지  타입으로 나눌 수 있습니다.

용접 타입의 경우 소켓 용접soket welding(SW)  맞대기 용접 Butt welding (BW)  가장 기본 적인 용접 방법이다.

맞대기 Butt welding



soket 용접 타입 (slip on Type)

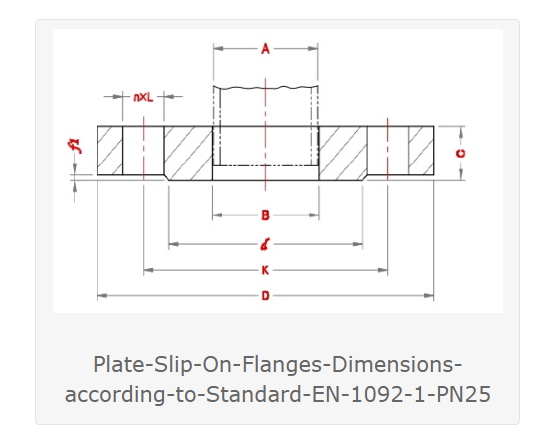

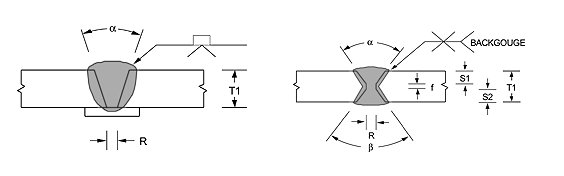

Butt welding (맞대기 용접)



소켓용접과 맞대기 용접의 피팅의 모양이 다르다. 용접 방법에 따라 모양을 다른 점을 인지하여야 한다. 배관과 연결되는 fitting 은 대부분 ISO 도면에 따라 사용되나 수압등 가배관 작업 등 현장 여건에 따라 현장에서 선정 설치 하여야 한다.

유압 피팅

유압의 피팅은 용접 연결 보다 나사 연결을 많이 사용 한다. 그 이유는 유압의 경우 차후 배관 손상이 발생되면 배관 내부의 유압을 완전히 제거가 불가능하여 용접으로 배관을 연결할 경우 내부 화재의 발생을 방지하기 위함이다.

일반 배관용 과유압 배관용의 표기 방식의 차이

일반 배관의 경유 압력 표기의방식은 kg/2cm 등 같은 압력으로 표기되어진다.

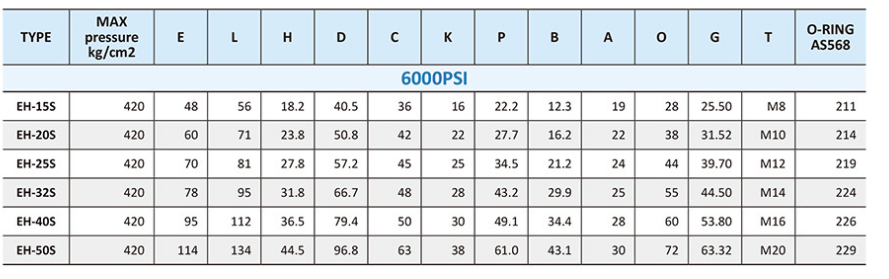

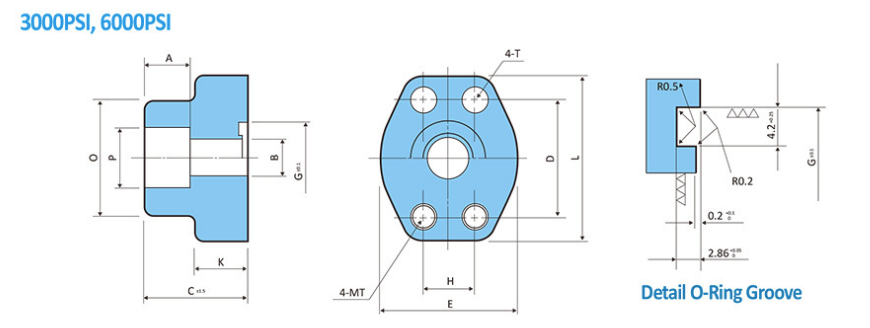

하지만 유압의 경유 6000 PSI (420 kg/2cm) 등의 단위로 표기 되는 것이 있다.
