#배관#튜브

배관(pipe)과 튜브(tube)는 모두 유체를 운반하는 데 사용되지만, 몇 가지 주요 차이점이 있습니다.
1. 크기 표기 방식
- 배관: 일반적으로 Nominal Pipe Size (NPS) 또는 외경 기준으로 크기가 표기됩니다. 일정한 규격으로 제작되어 공학적으로 많이 사용됩니다.
- 튜브: 외경과 두께 기준으로 크기가 표기됩니다. 정밀한 치수가 필요한 산업에서 사용됩니다.
2. 제조 방식
- 배관: 일반적으로 압력 배관용으로 사용되며 강도가 중요하기 때문에 다양한 두께(Schedule)가 존재합니다.
- 튜브: 기계 부품, 의료용 장비 등에 사용되며, 내부가 더 정밀하게 가공될 수 있습니다.
3. 용도 및 적용 분야
- 배관: 주로 배수, 가스, 유체 이송 등에 사용됩니다.
- 튜브: 자동차, 항공기, 의료기기, 열교환기 등과 같은 산업에서 사용됩니다.
4. 강도 및 유연성
- 배관: 일반적으로 두껍고 강도가 높아 구조적으로 안정적입니다.
- 튜브: 얇고 유연성이 높아 정밀한 조립이 필요한 경우 적합합니다.
즉, 배관은 대량의 유체를 이송하는 용도로, 튜브는 정밀한 부품 연결이나 특수한 목적에 적합한 형태로 사용됩니다.

특히 유압, 공압 등에 많이 사용된다. 정밀한 작업의 특성상 배관 도면과 같이 ISO 도면 기준으로 작성 을 할 수 있는 한 게적 특성이 있다. 정밀한 작업의 경유 배관, 튜브, 호스 등의 연결 방식을 사용하기에 ISO 도면과 같이 고정적이 배관 도면으로 표기할 수 없다.

TUBE의 경우 ISO 따라 설계. 생산, 설치가 되며, 각 제작 업체에는 압력 등에 대한 보증이 가능하다. 정밀한 작업을 안정적으로 설치 및 사용이 가능하다.

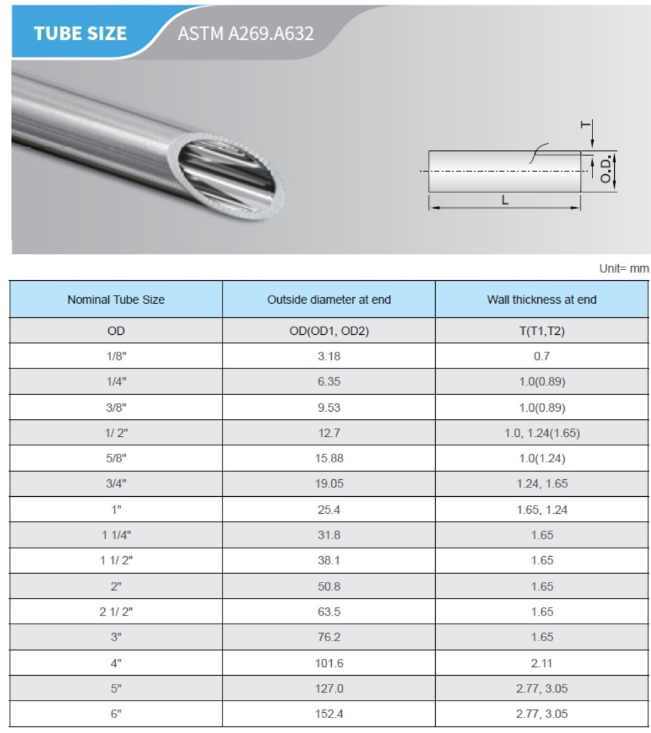

TUBE의 규격 기준은 내경 (O.D) 기준이다.

ISO 및 SEA는 유압 TUBE 및 HOSE 주로 사용 되는 관련 규격이다.

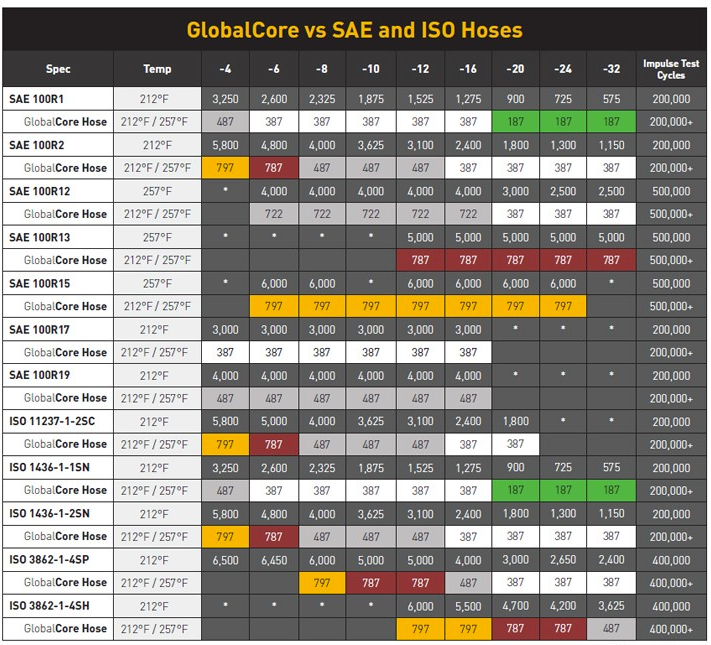

PARKER 발췌



유압의 경우 배관, TUBE , HOSE 및 다양하게 사용된다. 관련 규격은 국제적으로 ISO, SEA, DIN 규격이 있다.

TUBE 및 HOSE 의 연결 규격은 각 제조사 및 장비에 따라 아주 다양하게 존재한다.
