ISO 도면 의 기울기 표기 #Rolling #빗살표기 (HATCH)

#rolling

iso 도면을 보다 보면 빗살표기를 보게 된다. HATCH 표기의 의미에 대하여 설명 해 드립니다.

수평 기울기 표기

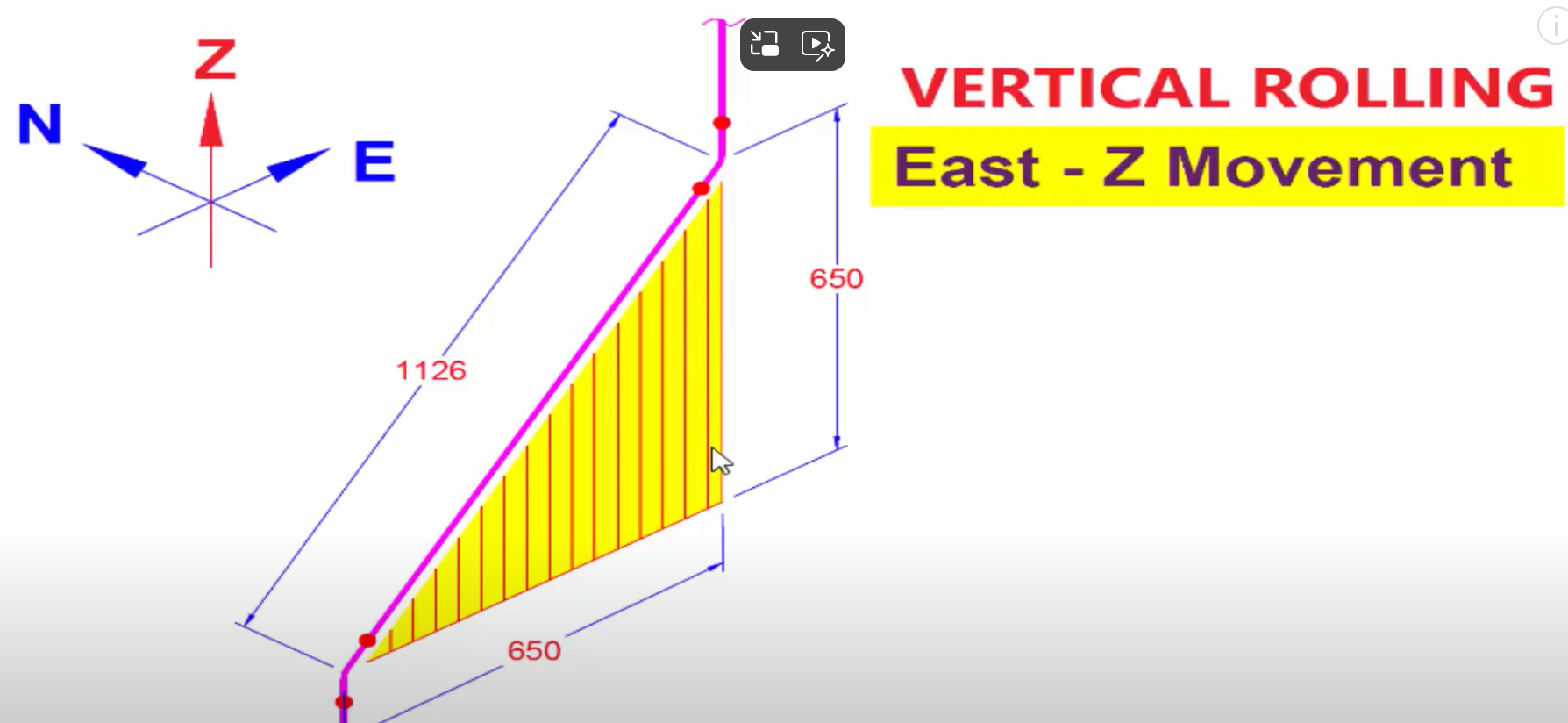

빗살 (HATCH) 방향으로 배관을 이동시키라는 의미이다. 총 2가지 의미가 있다. 수직(VERTICAL)과 수평 (Horzontal)이다.

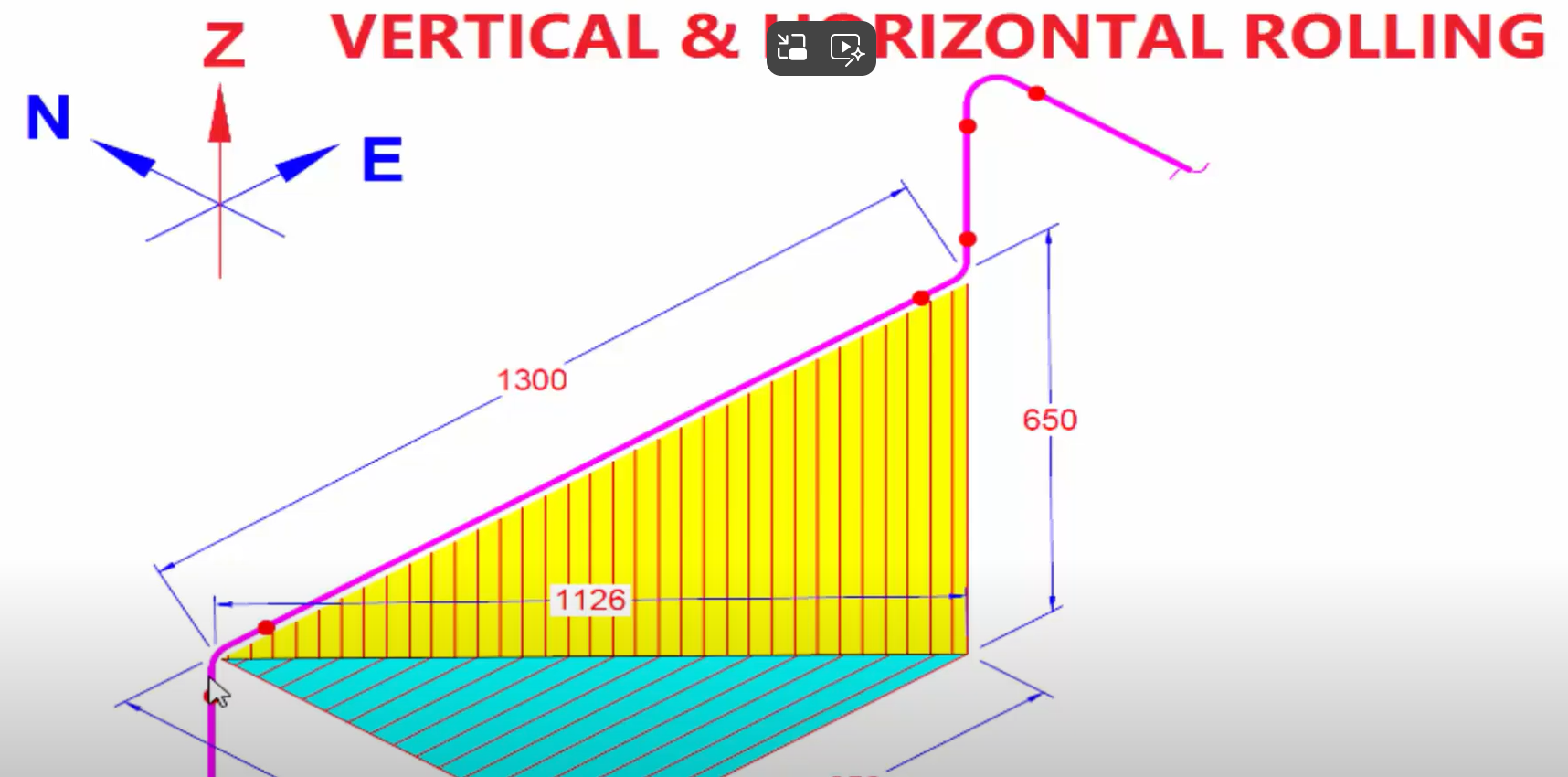

그리고 수직과 수평이 혼합된 부분이 있다.

요즘 도면에는 각도 표기와 길이 표기가 잘 되어 있는데 옛날의 경우 삼각형 변의 길이 등을 통해 손으로 계산하였다.

때때로 피라 고라의 정리를 이용하기도 한다.
