#SCR #질소 산화물 처리 장치

#SCR

SCR (Selective Catalytic Reduction) 연료 중 발생하는 질소산화물(NOx)을 절감하기 위한 시스템입니다. 환원제 및 촉매에 의해 질소산화물(NOx)을 인체에 무해한 질소(N2)와 수증기(H2O)로 환원하는 방법입니다.

SCR  은 화력 발전소, 제철소 등 의 NOX(질서 산화물 처리에 사용된다. 물론 자동차에 설치되는 것과 같은 설비이다. 현재 한국이나 해외의 석탄화력 발전소  질소 산화물을 제거를 위하여 추가로 설치하고 있다.

현재 우리나라 발전소 및 해외 의 많은 발전소, 제철소  등에는 주로 선택적 탈질설비시스템을  설치 하는데  다음의 식에 따라 암모니아 혹은 우레아의 주입과 반응하여 질소산화물을 제거합니다.

환원제는  1) 암모니아 (NH3) 과 요소를 사용하는 방식이 있다. 즉 환원 성분이 들어 있는 CATALYTICE에 촉매제인 암모니아를 분사하여 NOX를 질소와 수증기로 변환하는 것이 SCR의 주 역할이다.

4NO + 4NH3 + O2 --> 4N2 + 6 H2 O
6NO2 + 8NH3 --> 7N2 + 12 H2 O



촉매제는 Plate Type Catalyst를 사용한다.

Plate Type Catalyst

쪽매의는 통상 운전 시간에 따라 사용 기한이 결정된다. 현재 촉매제의 대부분을 독일 , 일본 등에서 수입하여 사용하고 있으며 한국에서 도 개발 판매 진행 중이다

SCR 설치 시 주의 사항

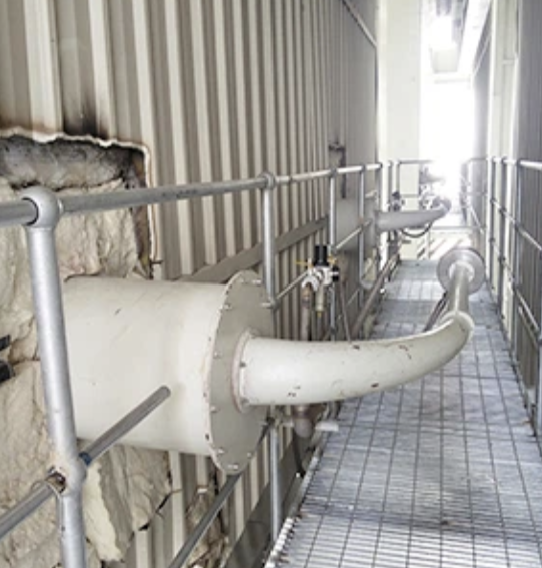

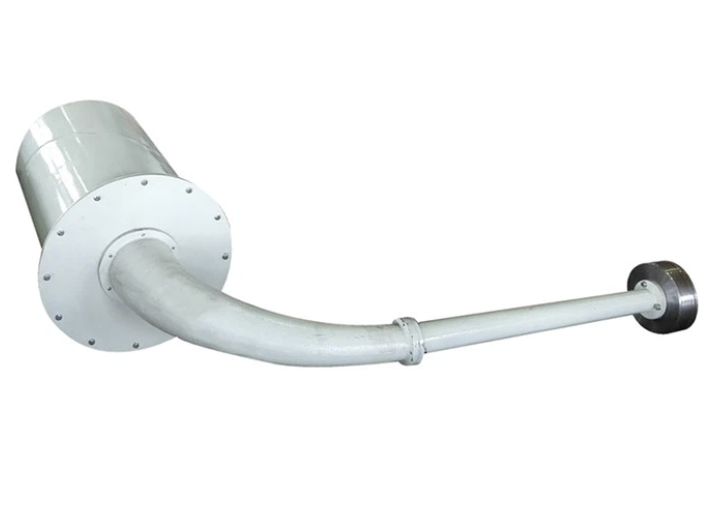

SCR 외부 React에  SONIC BOOM 설치되는 데 내부 수분 응결 현상을 확인하여야 하며, 또한 TEST 시 안전에 유의하여야 한다. SONIC BOOM 은 음파를 진동으로 변한 하여  내부 그을움을 제거하는 장치이기에, 음파로 인한 위험 요소가 있다.

보일러의 경우 설치 위치는 전기 집진기 (ESP) 전단에 설치되어진다.

SCR,ESP, FGD SYSTEM (화력보일러 )

암모니아 탱크 및 설비는 위험물이기에 별도의 공간에 설치 가 되어야 한다. 암모니아의 경우 무수 암모니아를 사용하기에 위험물 법등에 따라 본질 안전구조로 설계 설치 되어야 한다.

질소산화물(NOx) 이란?

질소산화물(NOx)은 질산 증기 및 관련된 입자를 형성들의 화합물, 암모니아, 습기 등과 반응합니다.
이 작은 입자는 극단적인 경우에는 조기 사망의 원인이 민감한 폐 조직에 깊이 침투하여 손상될 수 있으며,
이러한 입자의 흡입은 폐기종 또는 기관지염 등의 호흡기 질환을 악화 또는 기존의 심장병을 악화시킬 수 있습니다.

질소산화물(NOx)은 오존의 휘발성 유기 화합물과 반응합니다.
오존은 주로 취약 집단 (어린이, 노인, 천식 환자)에서 폐 기능의 폐 조직 축소에 손상 등의 부작용을 일으킬 수 있으며,
바람 전류와 멀리 원본 소스의 원인이 건강에 미치는 영향에 의해 수송될 수 있습니다.
미국 폐 협회는 미국 인구의 약 50%가 오존을 준수하지 않는 지역에 살고 있는 것으로 추정하고 있습니다.

질소산화물(NOx)은 성층권에서 오존을 파괴합니다.
성층권의 오존은 잠재적으로 지구에 생활에 손상되는 자외선을 흡수하며,
연소 과정에서의 질소 산화물은 성층권에 도달하지 않으나 아산화질소의 광분해로 인해 성층권에 형성됩니다.

질소산화물(NOx)은 일반 유기 화합물과 쉽게 반응하여 니트로아렌, 니트로사민, 질산라디칼 같은
독성 물질을 만들어내며 이것들은 생물학적 돌연변이를 유발할 수 있습니다.
최근에는 해안지역의 염부가 질소산화물(NOx)과 반응하여 니트릴 클로라이드를 형성하는 것으로 밝혀지기도 했습니다.
